自力式壓力調節閥工作原理
2022-08-05 22:12:16 來源:SH一、自力式壓力調節閥工作原理的組成

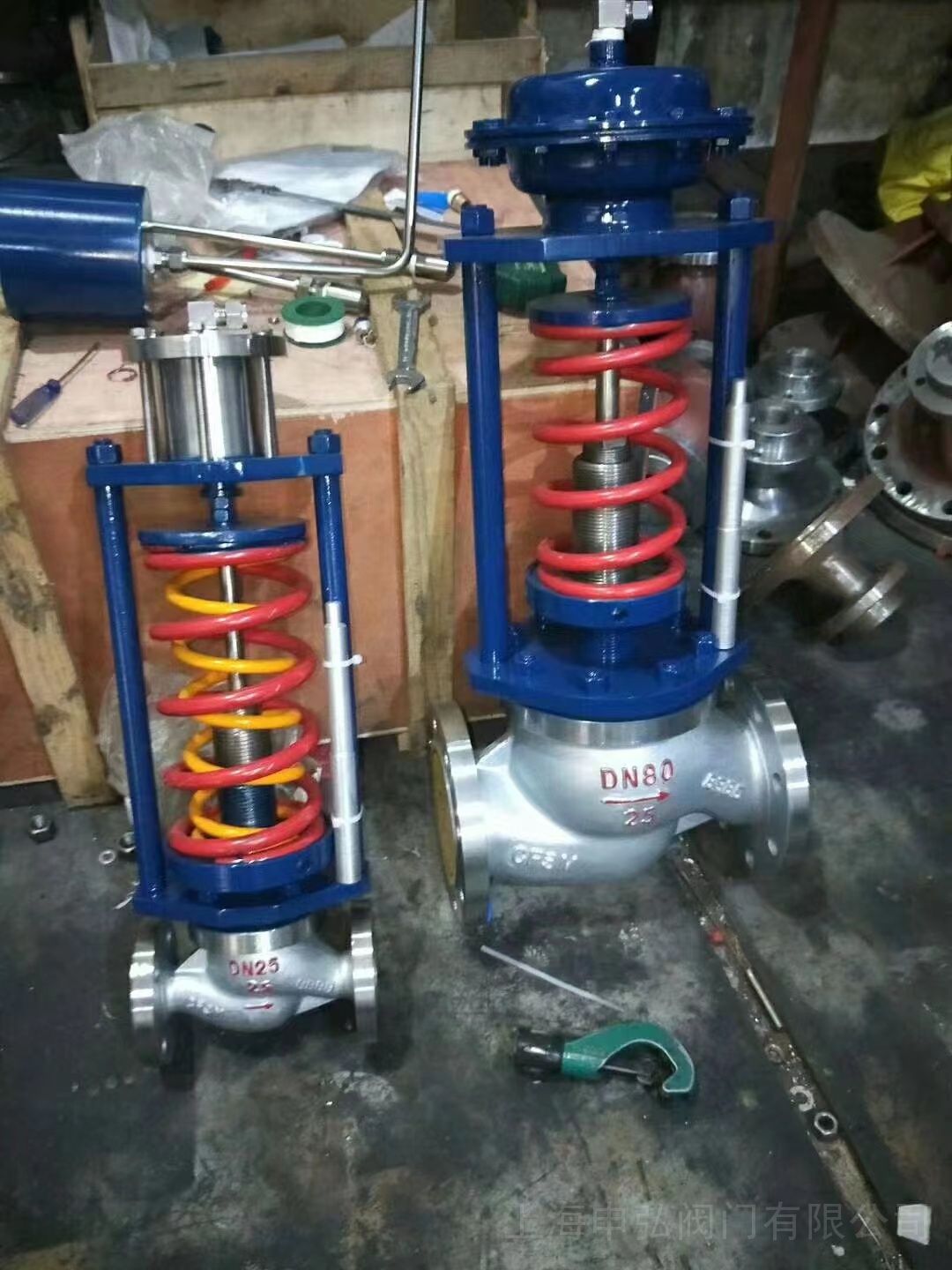

自力式壓力調節閥是自成一體的壓力控制器閥門。一般來講,介質壓力隨著介質流量的變化而變化。當介質流量發生變化時,為保證壓力恒定,則需要自力式調節閥來控制。自力式調節閥人們在以前的文章內容有提到過,可是沒有實際提到它的專用工具基本原理,那麼今日人們就把這一課給補好,期望在將來你應用自力式調節閥上可以更為游刃有余,解決常見故障更為立即。結構和工作原理自力式流量調節閥從結構上說,是一個雙閥組合,即由一個手動調節閥組和自動平衡閥組組成。手動調節閥組的作用是設定流量,自動平衡閥組的作用是維持流量恒定。
對于手動調節閥組來說,流量G=P2-P3,式中Kv為手動調節閥閥口的流量系數,P2-P3為手動調節閥閥口兩側的壓差。Kv的大小取決于開度,開度固定,Kv即為常數,那么只要P2-P3不變,則流量G不變。而P2-P3的恒定是由自動平衡閥組控制的。比如進出口壓差P1-P3增大,則通過感壓膜和彈簧的作用使自動平衡閥組關小,使P1-P2增大,從而維持P2-P3的恒定;反之P1-P3減小,則自動平衡閥組開大,使P1-P2減小,維持P2-P3 的恒定。手動調節閥組的每一個開度對應一個流量,開度和流量的關系由試驗臺試驗標定,并配有開度的顯示和鎖定裝置。
自力式壓力調節閥工作原理性能與特點
1、可按設計或實際要求設定流量,能自動消除系統的壓差波動,保持流量不變;
2、克服系統冷熱不均現象,提高供熱(供冷)質量;
3、徹底解決近端壓差大,遠端壓差小的矛盾;
4、減小系統循環水量,降低系統阻力;
5、減少設計工作量,不需要對管網進行繁瑣的水力平衡計算;
6、降低調網難度,把復雜的調網工作簡化為簡單的流量分配;
7、免除多熱源管網熱源切換時的流量再分配工作;
8、流量顯示值均為測試臺上隨機標定。
自力式壓力調節閥由三大組成元素構成,分別為:
1、限流元素:閥門等;
2、測量元素:壓力表,閥膜,活塞等;
3、荷載元素:彈簧,重物,人力等。
二、自力式壓力調節閥的分類
1、按閥后、閥前控制分為:自力式閥后(減壓)控制閥、自力式閥前(泄壓)控制閥。
2、按是否帶指揮器分為:
a、直接作用型自力式調節閥直接作用式調壓閥就是通過介質本身直接控制閥門,達到調壓的作用。直接作用式調壓閥有閥后取壓形式與閥前取壓形式。閥后取壓,保持閥后的壓力在設定范圍內,達到閥后減壓的功效。閥前取壓,保持閥前的壓力在設定范圍內,達到閥前泄壓的功效。
b、指揮器操作型自力式調節閥指揮器操作型調節閥是通過兩個閥門之間的相互控制,來達到自動調壓的作用。
三、自力式壓力調節閥工作原理工作原理
1、自力式閥后壓力調節的工作原理
閥前壓力P?經過閥芯、閥座的節流后,變為閥后壓力P?。P?經過管線輸入上膜室內作用在頂盤上,產生的作用力與彈簧的反作用力相平衡,決定了閥芯、閥座的相對位置,控制閥后壓力。當P?增加時,P?作用在頂盤上的作用力也隨之增加。此時,頂盤上的作用力大于彈簧的反作用力,使閥芯關向閥座的位置。這時,閥芯與閥座之間的流通面積減少,流阻變大,P?降低,直到頂盤上的作用力與彈簧反作用力相平衡為止,從而使P?降為設定值。同理,當P?降低時。作用方向與上述相反,這就是閥后壓力調節的工作原理。
1.自力式調節閥的原理
自力式調節閥是當今銷售市場上架出現的一種調節閥種類,自力式調節閥對比傳統式的手拉式總流量調節閥的優異的地方是它可以保持全自動的總流量調整,而不用依靠外界的驅動力就能夠進行。在具體應用全過程中發覺,在密閉式的循環水系統中應用這類自力式的調節閥能夠有利于保持系統軟件的總流量分派、穩定平衡,進而超過簡單化系統軟件調節的目地。根據這種優勢,自力式的調節閥在供暖通風工程中獲得了諸多生產商的親睞。自力式調節閥歸屬于雙閥組成構造,由一個手動式調節閥和全自動靜態平衡閥相互構成,他們各自承擔設置總流量和保持總流量穩定工作中。
在手動式調節閥中,KVS是手動式調節閥閥門的總流量指數,而P2-P3是手動式調節閥閥門兩邊的壓差指數。KVS的尺寸與開啟度息息相關,開啟度不會改變,KVS為變化,假如P2-P3不會改變,C都不產生變化。P2-P3保持一致關鍵在于靜態平衡閥。例如進出口貿易的壓力差Pl-P3增大,就應用炫酷壓模與彈黃的相互作用力促進均衡電源開關全自動調小,P1-P2會增大,維持P2-P3不會改變,因而產生固定不動;反過來P1-P3縮小,均衡電源開關全自動調高,P1-P2會縮小,維持P2-P3不會改變,進而進行固定不動”手動式電源開關調整組的每一閘閥開啟的視角尺寸常有一個與之相對性應的總流量,每一閘閥開啟的視角與總流量相互關系由實驗臺提供試驗規范決策,另外也是相對的開啟度顯示信息與鎖住機器設備。
2.自力式調節閥閥在混水器系統軟件中的運用
自力式閥門閥不用依靠外地人的驅動力只是借助本身物質的壓差來保持操縱,自力式調節閥配置了自動控制系統總流量的電子器件,該元器件可以保持總流量衡定,根據這一作用多方面處理了水力發電失衡的難題。自力式調節閥的安裝比較簡單且有利于調整,應用全過程中耗費的動能偏少,其提升的供暖總面積可超過25%-30%中間,大大的提高了其運作的可靠性,確保了采暖的品質。人們在開展混水器系統軟件的更新改造時,先向水力發電開展測算,對采暖總面積、環流量以及其相對的供暖管經等要素開展解析之后,依據這種數據信息信息內容挑選適合的流量調節閥,依據溫度來調整總流量的尺寸,隨后依靠自力式調節閥的與眾不同作用來保持平穩混水器的工作壓力、總流量及其溫度等,進而充分保證了混水器站中間可以得到一個穩定的總流量,確保了系統軟件的均衡運作。
3 自力式壓力調節閥防流體危險對策
具有防流體危險的自力式壓力調節閥在閥體結構設計上和一般自力式壓力調節閥并無差別,兩者間的區別主要表現在執行機構的結構和功能上。該執行機構采用了雙膜片組合形式,增加了工作膜片破裂或滲漏時的報警顯示功能。的帶膜片破裂報警的自力式壓力調節閥為例說明,該結構如所示。
1) 采用雙膜片組合冗余功能。該閥的執行機構由2組膜片組成,1組為工作膜片,另1組為安全備用膜片或稱檢測膜片。該閥執行機構正常工作時,工作膜片與介質直接接觸 承擔壓力信號的測量放大比較功能,完成自力式壓力調節閥的壓力控制。此時,備用膜片不接觸工藝介質,不參與控制。當工作膜片發生破裂時,介質就注入備用膜片室和備用膜片接觸,避免了介質的外泄漏,此時的壓力信號怕測量放大比較功能由備用膜片完成,從而確保了自力式壓力調節閥的安全運行并防止流體危險事件的發生,避免了人身傷害和環境污染。
2) 報警功能。當工作膜片正常時,由于被控介質沒進入到備用膜片室,備用膜 片室內的壓力表指示為零;當工作膜片破裂泄漏時,由于介質進入備用膜片室,備用膜片室就會有壓力,該信號可以通過電接點壓力表傳到控制室,從而提醒操作員做出及時處理。
四、自力式壓力調節閥工作原理與控制閥的區別
這兩類產品的區別,主要在于控制閥既需要外界能源(如電源或氣源)做驅動能,又需要接受外來控制儀表信號才能改變閥內截流件相對位置,從而實現改變流體流量。而自力式壓力調節閥則既不需外來能源,又不需要接受外來控制儀表信號,僅靠被調介質的壓力信號,便可實現壓力調節。
五、自力式壓力調節閥工作原理主要特點
1、自力式壓力調節閥無需外加能源,能在無電無氣的場合工作,既方便又節約能源。
2、壓力分段范圍細且互相交叉,調節精度高。
3、壓力設定值在運行期間可連續設定。
4、對閥后壓力調節,閥前壓力與閥后壓力之間比為10:1~10:8
5、橡膠膜片式檢測,執行機構檢測精度高、動作靈敏。
6、采用壓力平衡機構,使調節閥反應靈敏,控制精確。
六、自力式壓力調節閥工作原理安裝注意事項
1、取壓點應取在調壓閥適當位置,閥前調壓應大于2倍管道直徑,閥后調壓應大于6倍管道直徑。
2、自力式閥根據計算通徑可以小于管道直徑,而截止閥、切斷球閥、旁通閥、過濾器則不能小于管道直徑。
3、為便于現場維修及操作,調壓閥四周應留有適當空間。
4、當介質為潔凈氣體或液體時,閥前過濾器可不安裝。
七、日常維護
投入運行后,一般維護工作很少,平時只要觀察閥前,閥后壓力示值是否符合工藝所需要求即可。另外,觀察填料函與執行機構是否滲漏,若滲漏應擰緊或更換填料及膜片!∽粤κ秸{節閥是一種無需外來能源,依靠被測介質自身壓力或溫度或流量變化,按預先設定值,進行自動調節的控制裝置,是一種節能型儀表。它集控制、執行諸多功能于一身。自成一個獨立的儀表控制系統。集變送器、控制器及執行機構的功能于一體。不同于一般含義上的控制閥。自力式調節閥有自力式壓力(微壓)調節閥、自力式(壓差)流量調節閥、自力式溫度調節閥等幾類。自力式壓力調節閥是其家族成員之一,由于它無需外來能源,產品結構簡單,使用方便,維護工作量少等優點,特別適用于城市供熱、供曖及沒有供電、供氣又需控制的場合。
